掘削機の最終的なドライブ
>
コベルコ油圧ショベル 走行装置ASSY SK250-8 LQ15V00020F1

コベルコ油圧ショベル 走行装置ASSY SK250-8 LQ15V00020F1

ブランド名: TGFQ
モデル番号: SK250-8
MOQ: 1
価格: 1000.00-5000.00usd
梱包の詳細: NNERのパッキング:プラスチック フィルム、各項目のための明確なラベルによる覆い。外のパッキング:カートンまたは合板の箱のパッキング サイズ:パッキング タイプによって決まりなさい
支払い条件: L/C、T/T、D/P、D/A
詳細情報
起源の場所:
中国
ブランド:
TGFQ
製品名:
トラベルモーターAssy
モデル:
SK250-8
パッケージサイズ:
52*52*71センチメートル
受渡し時間:
順番によって
該当する業種:
機械修理工場、エネルギーおよび鉱業
供給の能力:
50 PCS/月
ハイライト:

SK250 油圧ショベル 走行装置

,

コベルコ 油圧ショベル 走行装置

,

LQ15V00020F1

製品説明
コベルコ油圧ショベル用トラベル装置アセンブリ
部品番号:YN15V00051F5 / LQ15V00020F1 / LQ15V00020F2 / LQ15V00020F3
モデル:SK250-8 | カテゴリ:油圧ショベル用ファイナルドライブ
ブランド:TGFQ | タイプ:MAG170VP-3800G-10
在庫状況:在庫あり | カラー:レッド | 穴数:30/30穴
品質保証: 各トラベルモーターを徹底的に検査し、出荷前にお客様の確認のために詳細な写真を提供します。
製品画像

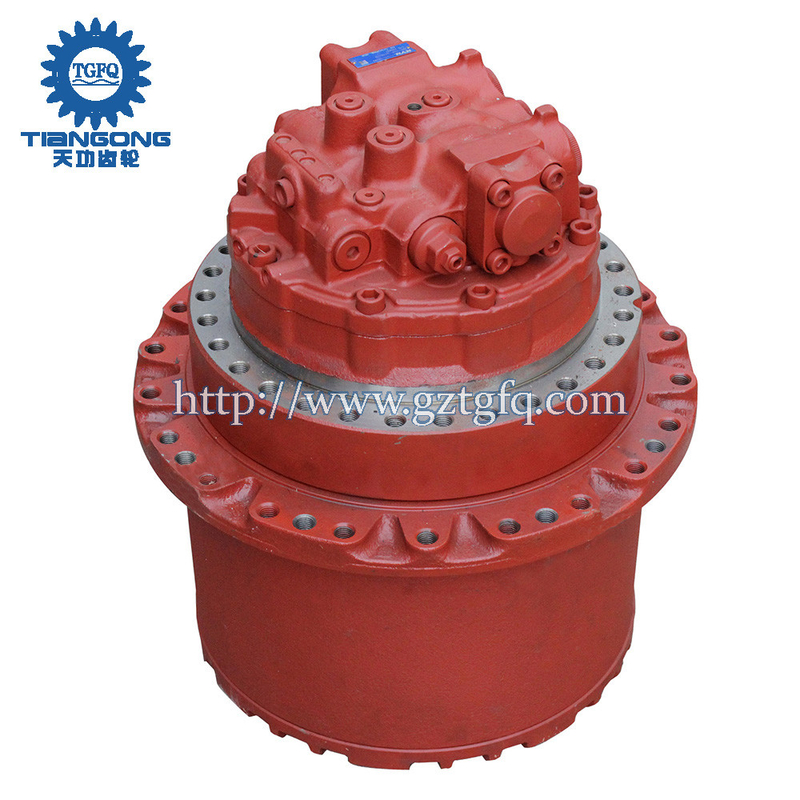

Kobelco SK250-8 Travel Device Assembly overview Kobelco travel motor assembly side view Kobelco travel device detailed components
技術図面と部品構成図
Kobelco travel device technical drawing and parts diagram
部品リスト
位置 部品番号 数量 部品名 コメント
. LQ15V00020F1 [1] 油圧モーター SM アセンブリ、プロペル 部品番号変更: LQ15V00020F5
1 該当なし [1] サービス対象外 フランジ用
2 該当なし [1] サービス対象外 プレート用
3 該当なし [1] サービス対象外 スピンドル用
4 該当なし [2] サービス対象外 バルブ、チェック用
5 該当なし [2] サービス対象外 スプリング用
6 該当なし [2] サービス対象外 プラグ用
7 ZD12P02100 [2] Oリング、厚さ2.4mm x 内径20.8mm、硬度90 KOB Oリング -- 内径 20.80 ± 0.23 x 外径 25mm
8 2436U1027S203 [2] シート/スロット KOB
9 LQ15V00020S009 [2] スプリング SM
10 2436U1027S205 [2] シート/スロット KOB
11 該当なし [2] サービス対象外 キャップ用
12 ZD12G04500 [2] Oリング、内径44.40mm x 外径50.60mm x 厚さ3.10mm KOB 内径 44.40 ± 0.41 x 外径 50mm
13 ZS23C12040 [8] スクリュー、六角穴付き、M12 x 40mm KOB M12x1.75x40mm
14 2436U281S37 [2] ボール KOB
15 2441U792S18 [2] スプリング SM
16 2441U792S19 [2] プラグ SM
17 ZD12P00800 [2] Oリング、厚さ1.9mm x 内径7.8mm、硬度90 KOB 内径 7.8mm x 外径 9.7mm
18 YN23V00003F1 [2] バルブ プレッシャーリリーフ KOB 参照 (HC38)
19 該当なし [8] サービス対象外 プラグ用
20 該当なし [1] サービス対象外 スピンドル用
21 該当なし [1] サービス対象外 スピンドル用
22 LQ15V00007S027 [1] スプリング KOB
23 2441U792S141 [1] プラグ KOB
24 ZD12P01800 [2] Oリング KOB 内径 17.8mm x 外径 20.2mm
25 LQ15V00007S030 [1] ガイドピン KOB
26 LQ15V00007S031 [1] プラグ KOB
27 2441U983S27 [1] ワッシャー KOB
28 該当なし [2] サービス対象外 オリフィス用
29 該当なし [4] サービス対象外 プラグ用
30 ZD12P01100 [4] Oリング KOB 内径 10.8mm x 外径 13.2mm
31 該当なし [3] サービス対象外 オリフィス用
32 該当なし [1] サービス対象外 オリフィス用
33 LQ15V00007S042 [1] シャフト KOB
34 該当なし [1] サービス対象外 シリンダーブロック用
35 該当なし [9] サービス対象外 ピストンアセンブリ用
36 該当なし [1] サービス対象外 リテーナープレート用
37 該当なし [1] サービス対象外 リテーナーホルダー用
38 YN15V00005S114 [1] スナップリング KOB
39 YN15V00005S115 [1] スプリングシート KOB
40 YN15V00005S116 [1] スプリング KOB
41 YN15V00005S117 [1] リング KOB
42 2441U792S119 [3] ピン KOB
43 LQ15V00020S043 [1] プレート SM
44 2441U792S110 [2] ボール KOB
45 該当なし [2] サービス対象外 ピストンアセンブリ用
46 LQ15V00007S055 [1] ボールベアリング KOB
47 LQ15V00007S056 [1] ボールベアリング KOB
48 LQ15V00020S048 [1] ピン SM
49 ZS23C14035 [10] スクリュー、六角穴付き、M14 x 35mm KOB M14x2.0x35mm
50 LQ15V00020S050 [1] シール SM オイルシール
51 LQ15V00020S051 [3] プレート SM ディスク 部品番号変更: LQ15V00031R940
52 2441U983S126 [2] プレート KOB
53 LQ15V00020S053 [1] ピストン SM ブレーキ
54 2441U984S42 [1] Oリング KOB
55 2441U983S130 [1] Oリング KOB
56 2441U792S130 [6] スプリング KOB
57 YN15V00005S128 [4] ピン KOB
58 YN15V00005S139 [2] スプリング KOB
59 LQ15V00020S059 [1] プレート SM バルブ
60 ZD12P01000 [4] Oリング KOB 内径 09.80 ± 0.17 x 外径 13mm
61 2441U802S30 [1] Oリング KOB
62 該当なし [1] サービス対象外 ネームプレート用
63 該当なし [2] サービス対象外 ドライブスクリュー用
64 該当なし [2] サービス対象外 プラグ用
65 該当なし [1] サービス対象外 プラグ用
66 該当なし [1] サービス対象外 プラグ用
67 LQ15V00020S067 [2] シール SM シール、フローティング
68 LQ15V00007S077 [2] ベアリング KOB
69 該当なし [1] サービス対象外 ~用
70 該当なし [1] サービス対象外 シム (0.05) 用
71 LQ15V00020S071 [1] ゴムリング SM ホルダー
72 LQ15V00007S081 [8] フリクションワッシャー KOB
73 LQ15V00007S082 [8] スクリュー KOB
74 LQ15V00020S074 [4] プレート SM スラスト
75 LQ15V00007S084 [4] レース KOB
76 LQ15V00020S076 [4] ニードルベアリング SM ニードル
77 LQ15V00007S086 [4] ドリブンギア KOB
78 LQ15V00020S078 [4] プレート SM スラスト
79 LQ15V00007S088 [4] スクリュー KOB
80 LQ15V00020S080 [1] ギア SM サン
81 LQ15V00007S090 [1] リング KOB
82 LQ15V00020S082 [1] キャリア SM ホルダー
83 LQ15V00007S092 [3] プレート KOB
84 LQ15V00020S084 [3] レース SM インナー
85 LQ15V00020S085 [3] ニードルベアリング SM ニードル
86 LQ15V00020S086 [3] ギア SM
87 LQ15V00007S096 [3] プレート KOB
88 LQ15V00020S088 [1] プレート SM スラスト
89 LQ15V00007S098 [3] スクリュー KOB
90 LQ15V00020S090 [1] ギア SM ドライブ
91 該当なし [1] サービス対象外 スラストプレート用
92 LQ15V00007S101 [1] カバー KOB
93 ZS28C10016 [16] スクリュー、六角穴付き、M10 x 16mm KOB M10x1.50x16mm
94 LQ15V00007S103 [3] プラグ KOB
95 ZD12P02400 [3] Oリング KOB 内径 23.70 ± 0.24 x 外径 30mm
96 LQ15V00007S105 [4] ピン KOB
K. LQ15V00020R100 [1] キット SM 修理キット、部品番号 7x2、12x2、17x2、24x2、30x4、50x1 54x1、55x1、60x4、61x1 で構成
K. LQ15V00020R200 [1] キット SM 修理キット、部品番号 67x2、95x3 で構成 部品番号変更: LQ15V00031R200
K. LQ15V00020R300 [1] キット SM 修理キット、部品番号 1x1、45x2 で構成
K. LQ15V00020R400 [1] キット SM 修理キット、部品番号 2x1、3x1、4x2、5x2、6x2、7x2、19x8、20x1、21x1、28x2、29x4、30x4、31x3、32x1 で構成
K. 2441U792S13 [1] キャップ KOB 修理キット、部品番号 11x2、12x2、13x8、14x2、15x2、16x2 17x2 で構成
K. LQ15V00020R600 [1] ブロック KOB 修理キット、部品番号 34x1、35x9、36x1、37x1、38x1、39x1、40x1、41x1、42x3 で構成
K. LQ15V00007R700 [1] 修理キット KOB 部品番号 70x1 で構成
K. LQ15V00007R800 [1] 修理キット KOB 部品番号 91x1 で構成
K. LQ15V00020R900 [1] レデューサー KOB 修理キット、部品番号 67x2、68x2、69x1、70x1、71x1、72x8、73x8、74x4、75x4、76x4、77x4、78x4 で構成
追加製品ビュー
Kobelco travel device assembly close-up view Kobelco travel motor component details Kobelco travel device internal components
倉庫と在庫
当社の施設には、4000平方メートル以上の3次元倉庫スペースと、追加の2000平方メートルの屋外保管スペースがあります。
この広大な容量により、十分な在庫レベルを維持し、顧客の要求に迅速に対応できます。迅速な配送は、当社の主要な競争上の優位性の1つです。
Company warehouse facility showing extensive inventory storage Warehouse operations and inventory management
よくある質問
どのような製品とサービスを提供していますか?
油圧ショベル用ファイナルドライブおよびスイドライブモーター、減速機ギアボックス、およびその構成部品を専門としています。
保証期間はどのくらいですか?
6ヶ月の保証を提供します。この期間中、保証対象の問題に対してメンテナンス用スペアパーツを無料で供給します。
OEMまたはODM注文は受け付けていますか?
はい、OEMおよびODMの両方のリクエストに対応しています。ロゴファイルまたは設計仕様をお知らせください。
テスト用にサンプルを注文できますか?
もちろんです!製品評価およびテストのためのサンプル注文を歓迎します。
注文プロセスはどのようなものですか?
必要なモデルと数量をお知らせください。プロフォーマインボイスを発行し、支払い受領後に生産を開始します。リードタイムは注文の複雑さによって異なります。
自社で製造施設を運営していますか?
はい、油圧ショベルギア業界で22年の専門経験を持つ自社工場を所有・運営しています。
